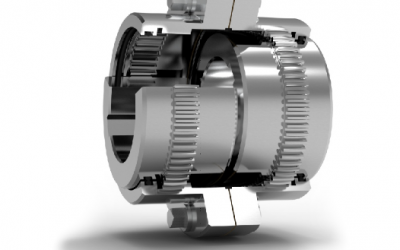

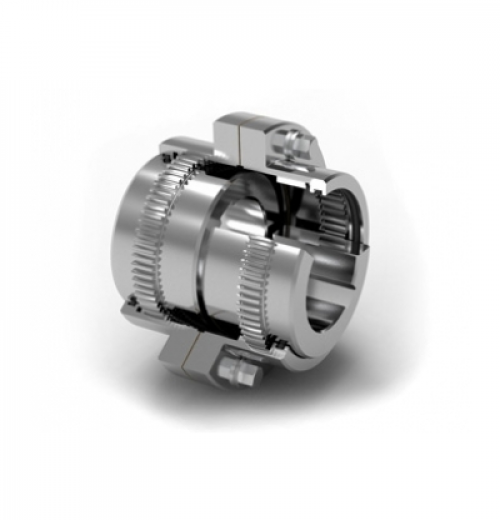

Acoplamentos de grades flexíveis

Gostou? compartilhe!

• Tweetar

Código: sem codigo

---

Aplicação

Padrão

Preço Sob Consulta

Finalizar orçamento

Clique na imagem para ampliar.

Descrição Download

Nome:Acoplamentos de grades flexíveisDescrição do produto: Os acoplamentos de grades constituem-se na melhor alternativa para aplicações onde há grandes solicitações mecânicas. Informações:

Tamanho	Alinhamentos		Folga
	X - Y	P	Mínima	Normal	Máxima
4M	0,13	0,13	1,6	3,2	4,8
5M	0,13	0,13	1,6	3,2	4,8
6M	0,13	0,13	1,6	3,2	4,8
7M	0,13	0,13	1,6	3,2	4,8
8M	0,25	0,25	1,6	3,2	6,3
9M	0,25	0,25	1,6	3,2	6,3
10M	0,25	0,25	1,6	4,8	9,5
11M	0,25	0,25	1,6	4,8	9,5
12M	0,3	0,3	1,6	4,8	9,5
13M	0,3	0,3	1,6	4,8	9,5
14M a 200M	0,3	0,3	1,6	6,3	12,7





Acoplamento de Engrenagem série GM20







Capacidade e dimensões



TAMANHO	PESO kg	RPM MÁX.	HP a 100 rpm	TORQUE MÁX.(Nm)						DIMENSÕES mm						DIÂMETRO MÁX. mm
										A	B	D	J	M	Folga	Chav.Quad.						Chav. Ret .
1010GM20	4,5	8000	17	1245						116	89	69	39	51	3	48						50
1015GM20	9	6500	33	2397						153	102	87	48	61	3	60						63
1020GM20	16	5600	60	4359						178	127	105	60	76	3	73						80
1025GM20	29,5	5000	105	7628						213	159	131	72	92	5	92						98
1030GM20	43	4400	170	12350						240	187	153	84	107	5	105						111
1035GM20	68	3900	260	18889						280	219	178	98	130	6,5	124						133
1040GM20	96	3600	430	31239						318	148	210	112	145	6,5	146						158
1045GM20	136	3200	590	42863						346	278	235	123	165	8	165						171
1050GM20	190	2900	195	57762						389	314	254	141	183	8	178						187
1055GM20	250	2650	1040	75555						426	345	280	158	203	8	197						210
1060GM20	306	2450	1270	92264						457	384	305	170	229	8	222						232
1070GM20	486	2150	1900	138033						527	451	356	196	267	10	254						267



NOTA : As dimensões são indicadas apenas como referência e estão sujeitas a alterações sem aviso prévio

Limites de desalinhamento



TAMANHO	DUPLO ENGRENAMENTO                                                                                    ENGRNAMENTO SIMPLES**
	Desalinhamento máx. na instalacão		Desalinhamento máx. em operação*		Maximo desalinhamento angular
	Paralelo P	Angular A-B	Paralelo P	Angular A-B	Instalação A-B	Operação* A-B
1010GM20	0,05	0,15	0,65	1,80	0,15	0,90
1015GM20	0,10	0,20	0,85	2,25	0,20	1,25
1020GM20	0,10	0,25	1,00	2,75	0,25	1,40
1025GM20	0,10	0,30	1,30	3,45	0,30	1,70
1030GM20	0,15	0,35	1,50	4,00	0,35	2,00
1035GM20	0,15	0,40	1,85	4,65	0,40	2,35
1040GM20	0,20	0,45	2,15	5,50	0,45	2,75
1045GM20	0,20	0,50	2,40	6,15	0,50	3,05
1050GM20	0,25	0,55	2,70	6,65	0,55	3,35
1055GM20	0,30	0,60	3,10	7,30	0,60	3,65
1060GM20	0,30	0,65	3,35	8,00	0,65	4,00
1070GM20	0,35	0,80	4,00	9,30	0,80	4,65
