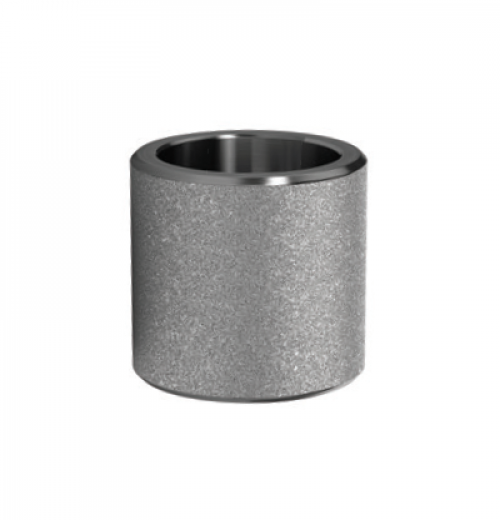

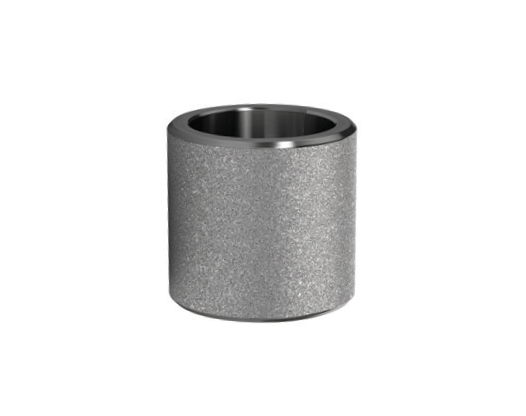

Luva sw
Gostou? compartilhe!
Clique na imagem para ampliar.
Nome:Luva sw
Informações:| Diâmetro Nominal | Dimensões (mm) | Peso (kg) |
| Polegada | mm | B² | C¹ (Med) | C¹ (Min) | D² | E² | J (Min) |
| 1/4" | 8 | 14.2 | 3.78 | 3.30 | 9.30 | 6.5 | 9.5 | 0,052 |
| 3/8" | 10 | 17.6 | 4.01 | 3.50 | 12.6 | 6.5 | 9.5 | 0,067 |
| 1/2" | 15 | 21.8 | 4.67 | 4.09 | 15.8 | 9.5 | 9.5 | 0,131 |
| 3/4" | 20 | 27.2 | 4.90 | 4.27 | 21.0 | 9.5 | 12.5 | 0,184 |
| 1" | 25 | 33.9 | 5.69 | 4.98 | 26.7 | 12.5 | 12.5 | 0,300 |
| 1-1/4" | 32 | 42.7 | 6.07 | 5.28 | 35.1 | 12.5 | 12.5 | 0,405 |
| 1-1/2" | 40 | 48.8 | 6.35 | 5.54 | 40.9 | 12.5 | 12.5 | 0,475 |
| 2" | 50 | 61.2 | 6.93 | 6.04 | 52.5 | 19.0 | 16.0 | 0,872 |
| 2-1/2" | 65 | 73.9 | 8.76 | 7.67 | 62.7 | 19.0 | 16.0 | 1,389 |
| 3" | 80 | 89.8 | 9.52 | 8.30 | 78.0 | 19.0 | 16.0 | 1,814 |
