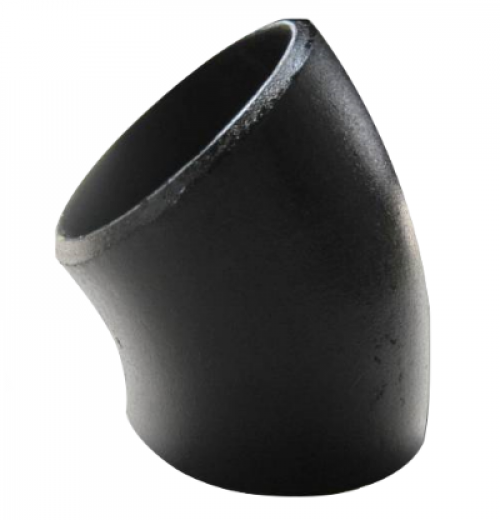

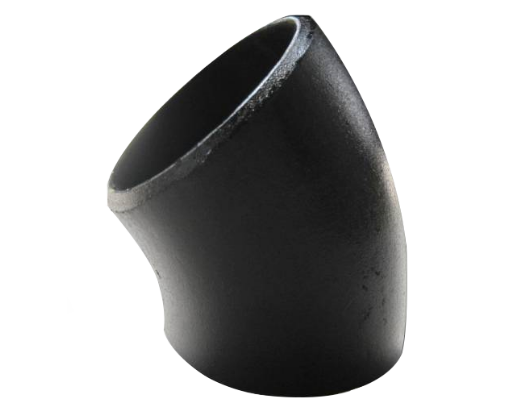

Nome:Curva 45° RLReferência: 177Descrição do produto: Conexões de aço inoxidavel , com ou sem costura ; fabricadas conforme normas ANSI e MSS; com Pontas Biseladas Para solda Informações:
| Diâmetro | Espessura da Parede | Centro e face | Pesos aproximados | |||||||||
|
Nominal Pol
|
Externo mm
|
T | B | A |
90° RL
|
|||||||
| mm | mm | mm | ||||||||||
| DN | Od | Std. | Sched. 40 | X-S | Sched. 80 | 45° RL | 90° RL | 90° RC | Std | Sched. 40 | X-S | Sched. 80 |
| 1/2" | 21,30 | 2,77 | 2,77 | 3,73 | 3,73 | 15,87 | 38,10 | - | 0,08 | 0,08 | 0,09 | 0,09 |
| 3/4" | 26,67 | 2,87 | 2,87 | 3,91 | 3,91 | 11,91 | 28,60 | - | 0,08 | 0,08 | 0,10 | 0,10 |
| 1" | 33,40 | 3,38 | 3,38 | 4,55 | 4,55 | 15,90 | 38,10 | 25,40 | 0,15 | 0,15 | 0,20 | 0,20 |
| 1.1/4" | 42,16 | 3,56 | 3,56 | 4,85 | 4,85 | 19,84 | 47,60 | 31,75 | 0,26 | 0,26 | 0,35 | 0,35 |
| 1.1/2" | 48,26 | 3,68 | 3,68 | 5,08 | 5,08 | 23,83 | 57,20 | 38,10 | 0,38 | 0,38 | 0,51 | 0,51 |
| 2" | 60,32 | 3,91 | 3,91 | 5,54 | 5,54 | 31,80 | 76,20 | 50,80 | 0,68 | 0,68 | 0,94 | 0,94 |
| 2.1/2" | 73,02 | 5,16 | 5,16 | 7,01 | 7,01 | 39,76 | 95,20 | 63,50 | 1,35 | 1,35 | 1,79 | 1,79 |
| 3" | 88,90 | 5,49 | 5,49 | 7,62 | 7,62 | 47,60 | 114,30 | 76,20 | 2,12 | 2,12 | 2,87 | 2,87 |
| 4" | 114,30 | 6,02 | 6,02 | 8,56 | 8,56 | 63,50 | 152,40 | 101,60 | 4,04 | 4,04 | 5,62 | 5,62 |
| 5" | 141,30 | 6,55 | 6,55 | 9,52 | 9,52 | 79,40 | 190,50 | 127,00 | 6,85 | 6,85 | 9,71 | 9,71 |
| 6" | 168,30 | 7,11 | 7,11 | 10,97 | 10,97 | 95,30 | 228,60 | 152,40 | 10,70 | 10,70 | 16,00 | 16,00 |
| 8" | 219,10 | 8,18 | 8,18 | 12,70 | 12,70 | 127,00 | 304,80 | 203,20 | 21,30 | 21,30 | 32,20 | 32,20 |
| 10" | 273,00 | 9,27 | 9,27 | 12,70 | 15,10 | 158,80 | 381,00 | 254,00 | 37,60 | 37,60 | 50,80 | 60,00 |
| 12" | 323,80 | 9,52 | 10,30 | 12,70 | 17,50 | 190,50 | 457,20 | 304,80 | 55,80 | 60,00 | 73,50 | 100,00 |
| 14" | 355,60 | 9,52 | 11,10 | 12,70 | 19,00 | 222,20 | 533,40 | 355,60 | 71,70 | 82,60 | 94,30 | 140,00 |
| 16" | 406,40 | 9,52 | 12,70 | 12,70 | 21,40 | 254,00 | 609,60 | 406,40 | 93,90 | 124,40 | 124,00 | 204,40 |
| 18" | 457,20 | 9,52 | 14,30 | 12,70 | 23,80 | 285,80 | 685,80 | 457,20 | 119,00 | 177,20 | 157,00 | 288,00 |
| 20" | 508,00 | 9,52 | 15,10 | 12,70 | 26,30 | 317,50 | 762,00 | 508,00 | 147,00 | 230,00 | 194,00 | 391,80 |
| 22" | 558,80 | 9,52 | - | 12,70 | 28,60 | 349,30 | 838,20 | - | 178,00 | - | 236,00 | - |
| 24" | 609,60 | 9,52 | 17,50 | 12,70 | 31,00 | 381,00 | 914,40 | 609,60 | 212,00 | 384,40 | 282,00 | 668,00 |
