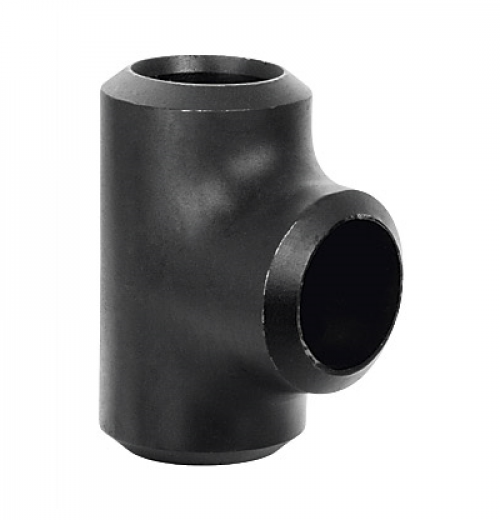

Nome:Te ANSI B 16.9Referência: 190Descrição do produto: Conexões de aço carbono forjado, sem costura ASTM A 234 Gr, WPB; dimensões conforme ANSI B 16:9; com extremidades chanfradas para solda de topo(BW). Espessura de parede iguais às curvas. Informações:
|
Dimensões |
|||||||||||||||||
| nominal | centro a face | Peso aprox | nominal | centro a face | Peso aprox | nominal | centro a face | Peso aprox | |||||||||
| Linha | Deriv. | C | M | Std. W | X S | Linha | Deriv. | C | M | Std. W | X S | Linha | Deriv. | C | M | Std. W | X S |
| pol | pol | mm | mm | kg | kg | pol | pol | mm | mm | kg | kg | pol | pol | mm | mm | kg | kg |
| 1/2 | 1/2 | 25,40 | 25,40 | 0,159 | 0,204 | - | - | - | - | - | - | 14 | 10 | 279,40 | 257,20 | 98,40 | 122,00 |
| 1/2 | 3/8 | 25,40 | 25,40 | 0,113 | 0,127 | - | - | - | - | - | - | - | - | - | - | - | - |
| 1/2 | 1/4 | 25,40 | 25,40 | 0,113 | 0,127 | 4 | 4 | 104,78 | 104,78 | 5,99 | 8,4 | - | - | - | - | - | - |
| 3/4 | 3/4 | 28,58 | 28,58 | 0,204 | 0,272 | - | - | - | - | - | - | - | - | - | - | - | - |
| 3/4 | 1/2 | 28,58 | 28,58 | 0,227 | 0,227 | 4 | 3 | 104,78 | 98,42 | 5,99 | 8,44 | - | - | - | - | - | - |
| 3/4 | 1/2 | 28,58 | 28,58 | 0,227 | 0,227 | 4 | 2.1/2 | 104,78 | 95,25 | 5,99 | 8,44 | - | - | - | - | - | - |
| 1 | 1 | 38,10 | 38,10 | 0,286 | 0,354 | 4 | 2 | 104,78 | 88,90 | 5,99 | 8,39 | - | - | - | - | - | - |
| 1 | 3/4 | 38,10 | 38,10 | 0,263 | 0,331 | 4 | 2 | 104,78 | 85,72 | 5,99 | 8,39 | - | - | - | - | - | - |
| 1 | 1/2 | 38,10 | 38,10 | 0,258 | 0,322 | 5 | 5 | 123,83 | 123,83 | 9,93 | 12,90 | - | - | - | - | - | - |
| 1 | 3/8 | 38,10 | 38,10 | 0,254 | 0,310 | 5 | 4 | 123,83 | 117,48 | 9,93 | 12,90 | - | - | - | - | - | - |
| 1.1/4 | 1.1/4 | 47,62 | 47,62 | 0,526 | 0,653 | - | - | - | - | - | - | - | - | - | - | - | - |
| 1.1/4 | 1 | 47,62 | 47,62 | 0,485 | 0,603 | 5 | 3 | 123,83 | 111,13 | 9,93 | 12,90 | - | - | - | - | - | - |
| 1.1/4 | 3/4 | 47,62 | 47,62 | 0,476 | 0,590 | 5 | 2.1/2 | 123,83 | 107,95 | 9,93 | 12,90 | - | - | - | - | - | - |
| 1.1/4 | 1/2 | 47,62 | 47,62 | 0,467 | 0,576 | 5 | 2 | 123,83 | 104,78 | 9,93 | 12,90 | - | - | - | - | - | - |
| 1.1/2 | 1.1/2 | 57,15 | 57,15 | 0,771 | 0,962 | 6 | 6 | 142,90 | 142,90 | 16,50 | 19,30 | - | - | - | - | - | - |
| 1.1/2 | 1.1/4 | 57,15 | 57,15 | 0,712 | 0,907 | 6 | 5 | 142,90 | 136,50 | 16,50 | 19,30 | - | - | - | - | - | - |
| 1.1/2 | 1 | 57,15 | 57,15 | 0,703 | 0,875 | 6 | 4 | 142,90 | 130,20 | 14,90 | 19,30 | - | - | - | - | - | - |
| 1.1/2 | 3/4 | 57,15 | 57,15 | 0,689 | 0,857 | - | - | - | - | - | - | - | - | - | - | - | - |
| 1.1/2 | 1/2 | 57,15 | 57,15 | 0,676 | 0,844 | 6 | 3 | 142,90 | 123,83 | 14,90 | 19,30 | - | - | - | - | - | - |
| 2 | 2 | 63,50 | 63,50 | 1,89 | 1,870 | 6 | 2.1/2 | 142,90 | 120,65 | 14,90 | 19,30 | - | - | - | - | - | - |
| 2 | 1.1/2 | 63,50 | 60,32 | 1,89 | 1,870 | 8 | 8 | 177,80 | 177,80 | 27,70 | 34,50 | - | - | - | - | - | - |
| 2 | 1.1/4 | 63,50 | 57,15 | 1,89 | 1,870 | 8 | 6 | 177,80 | 168,30 | 27,70 | 34,50 | - | - | - | - | - | - |
| 2 | 1 | 63,50 | 50,80 | 1,89 | 1,870 | 8 | 5 | 177,80 | 171,90 | 27,70 | 34,50 | - | - | - | - | - | - |
| 2 | 3/4 | 63,50 | 44,45 | 1,89 | 1,870 | 8 | 4 | 177,80 | 155,60 | 27,70 | 34,50 | - | - | - | - | - | - |
| 2.1/2 | 2.1/2 | 76,20 | 76,20 | 2,68 | 3,080 | - | - | - | - | - | - | - | - | - | - | - | - |
| 2.1/2 | 2 | 76,20 | 69,85 | 2,68 | 3,080 | - | - | - | - | - | - | - | - | - | - | - | - |
| 1.1/4 | 3/4 | 25,40 | 25,40 | 0,159 | 0,204 | - | - | - | - | - | - | - | - | - | - | - | - |
| 2.1/2 | 1.1/2 | 76,20 | 66,68 | 3,08 | 3,080 | 10 | 10 | 215,90 | 215,90 | 41,30 | 58,50 | - | - | - | - | - | - |
| 2.1/2 | 1 | 76,20 | 57,15 | 3,08 | 3,080 | 10 | 8 | 215,90 | 203,20 | 39,90 | 25,60 | - | - | - | - | - | - |
| 2.1/2 | 1 | 76,20 | 57,15 | 3,08 | 3,080 | 10 | 6 | 215,90 | 193,70 | 39,90 | 52,60 | - | - | - | - | - | - |
| 3 | 3 | 85,72 | 85,72 | 3,82 | 4,500 | 10 | 5 | 215,90 | 190,50 | 39,90 | 52,60 | - | - | - | - | - | - |
| 3 | 2.1/2 | 85,72 | 82,55 | 3,82 | 4,500 | - | - | - | - | - | - | - | - | - | - | - | - |
| 3 | 2 | 85,72 | 76,20 | 3,82 | 4,500 | 12 | 12 | 254,00 | 254,00 | 66,70 | 84,80 | - | - | - | - | - | - |
| 3 | 1.1/2 | 85,72 | 73,02 | 3,82 | 4,500 | 12 | 10 | 254,00 | 241,30 | 66,70 | 84,80 | - | - | - | - | - | - |
| 3 | 1.1/4 | 85,72 | 69,85 | 3,82 | 4,500 | 12 | 8 | 254,00 | 228,60 | 64,90 | 81,60 | - | - | - | - | - | - |
| 3 | 1 | 85,72 | 66,62 | 3,82 | 4,500 | 12 | 6 | 254,00 | 219,10 | 64,90 | 81,60 | - | - | - | - | - | - |
| - | - | - | - | - | - | 12 | 5 | 254,00 | 215,90 | 64,90 | 81,60 | - | - | - | - | - | - |
| - | - | - | - | - | - | 14 | 14 | 279,40 | 279,40 | 102,00 | 127,00 | - | - | - | - | - | - |
| - | - | - | - | - | - | 14 | 12 | 279,40 | 269,90 | 102,00 | 127,00 | - | - | - | - | - | - |
