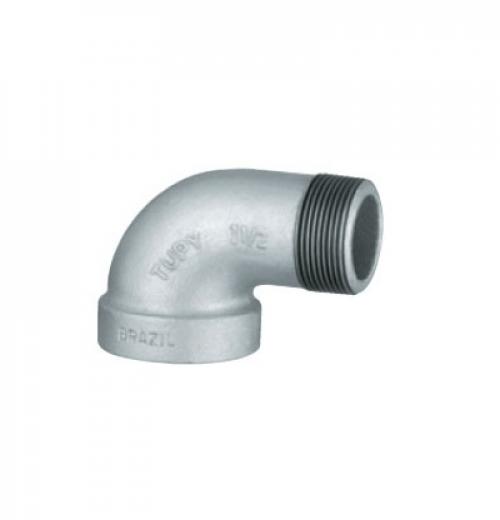

| 2030 | COTOVELOS MF | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||
INFORMAÇÕES TÉCNICAS
Tabela de Pressão
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Nota: 1 bar  14,5 psi • 1 bar 1 kgf/cm2 • 1 bar = 0,1 MPa • 1 psi = 1 lbf/pol2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
As conexões TUPY NPT-Alta Pressão são fabricadas em conformidade com as especificações das normas ABNT NBR 6925 e ASME B 16.3, exceto as uniões que estão em conformidade com as especificações ASME B 16.39. Lembramos que, dependendo da figura, alguns diâmetros podem constar de uma norma e não de outra.
MaterialAs conexões TUPY NPT-Alta Pressão são produzidas em conformidade com as normas ABNT NBR 6590 e ASTM A 197 em ferro maleável preto.
RoscaAs roscas de vedação das conexões TUPY NPT-Alta Pressão são produzidas em conformidade com as especificações das normas ABNT NBR 12912 e ANSI B 1.20.1. (rosca interna e externa cônica). Outros tipos produzidos sob consulta.
InspeçãoAs conexões TUPY NPT-Alta Pressão são inspecionadas de modo a garantir as especificações das normas ABNT NBR 6925, ASME B 16.3 e ASME B 16.39.
Marcas As conexões TUPY NPT-Alta Pressão, quando as dimensões permitem, são gravadas com as sequintes identificações:
• Marca TUPY .
• O diâmetro nominal.
• O monograma MI (Malleable Iron = Ferro Maleável).
• O monograma WOG (water, oil and gás = água, óleo e gás).
• O número 300 (Indicativo da classe).
• O número 2000 ou 1500 ou 1000 ou 500 (indicativo da pressão de serviço em psi, na faixa de –29 a 66ºC).
• O nome BRAZIL (Indicativo do país produtor).
• O monograma
(Underwiters Laboratories Inc.)
As conexões TUPY NPT-Alta Pressão são produzidas com acabamento preto (óleo não tóxico) ou galvanizado a fogo (zincagem por imersão a quente), conforme ABNT NBR 6323 e ASTM A-153. Outros revestimentos especiais (pinturas Epoxi, cataforética, híbrida, dupla galvanização, etc.) podem ser fornecidos sob consulta.
AplicaçõesAs conexões TUPY NPT-Alta Pressão são aplicadas para a condução de líquidos, gases e vapores.
NotasA Tupy Fundicões Ltda. reserva-se ao direito de introduzir nas suas linhas de produtos as alterações que julgar adequadas.
Os pesos (g) constantes desta lista de preços, estão sujeitos a alterações sem prévio aviso. Para sua segurança exija que as conexões adquiridas estejam em conformidade com as normas citadas e que sejam realizados testes de estanqueidade antes da utilização definitiva das redes instaladas.
INFORMAÇÕES TÉCNICAS
Tabela de Pressão
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Nota: 1 bar  14,5 psi • 1 bar 1 kgf/cm2 • 1 bar = 0,1 MPa • 1 psi = 1 lbf/pol2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Normas de Fabricação
As conexões TUPY NPT-Alta Pressão são fabricadas em conformidade com as especificações das normas ABNT NBR 6925 e ASME B 16.3, exceto as uniões que estão em conformidade com as especificações ASME B 16.39. Lembramos que, dependendo da figura, alguns diâmetros podem constar de uma norma e não de outra.
Material
As conexões TUPY NPT-Alta Pressão são produzidas em conformidade com as normas ABNT NBR 6590 e ASTM A 197 em ferro maleável preto.
Rosca
As roscas de vedação das conexões TUPY NPT-Alta Pressão são produzidas em conformidade com as especificações das normas ABNT NBR 12912 e ANSI B 1.20.1. (rosca interna e externa cônica). Outros tipos produzidos sob consulta.
Inspeção
As conexões TUPY NPT-Alta Pressão são inspecionadas de modo a garantir as especificações das normas ABNT NBR 6925, ASME B 16.3 e ASME B 16.39.
Marcas
As conexões TUPY NPT-Alta Pressão, quando as dimensões permitem, são gravadas com as sequintes identificações:
• Marca TUPY .
• O diâmetro nominal.
• O monograma MI (Malleable Iron = Ferro Maleável).
• O monograma WOG (water, oil and gás = água, óleo e gás).
• O número 300 (Indicativo da classe).
• O número 2000 ou 1500 ou 1000 ou 500 (indicativo da pressão de serviço em psi, na faixa de –29 a 66ºC).
• O nome BRAZIL (Indicativo do país produtor).
• O monograma
(Underwiters Laboratories Inc.)
Proteção Superficial
As conexões TUPY NPT-Alta Pressão são produzidas com acabamento preto (óleo não tóxico) ou galvanizado a fogo (zincagem por imersão a quente), conforme ABNT NBR 6323 e ASTM A-153. Outros revestimentos especiais (pinturas Epoxi, cataforética, híbrida, dupla galvanização, etc.) podem ser fornecidos sob consulta.
Aplicações
As conexões TUPY NPT-Alta Pressão são aplicadas para a condução de líquidos, gases e vapores.
Notas
A Tupy Fundicões Ltda. reserva-se ao direito de introduzir nas suas linhas de produtos as alterações que julgar adequadas.
Os pesos (g) constantes desta lista de preços, estão sujeitos a alterações sem prévio aviso. Para sua segurança exija que as conexões adquiridas estejam em conformidade com as normas citadas e que sejam realizados testes de estanqueidade antes da utilização definitiva das redes instaladas.
